Servomotori Brushless con azionamento integrato: scopri la Serie DBS specifica per il servizio intermittente S3

Tra i prodotti brushless MiniMotor, la serie DBS dispone anche di motori brushless con azionamento integrato specifici per il servizio intermittente S3.

Tutti i modelli sono implementati con la nuova piattaforma “open” che permette la configurazione con i seguenti protocolli primari: CanOpen, Ethercat, Modbus, Ethernet/IP, Profinet, Powerlink.

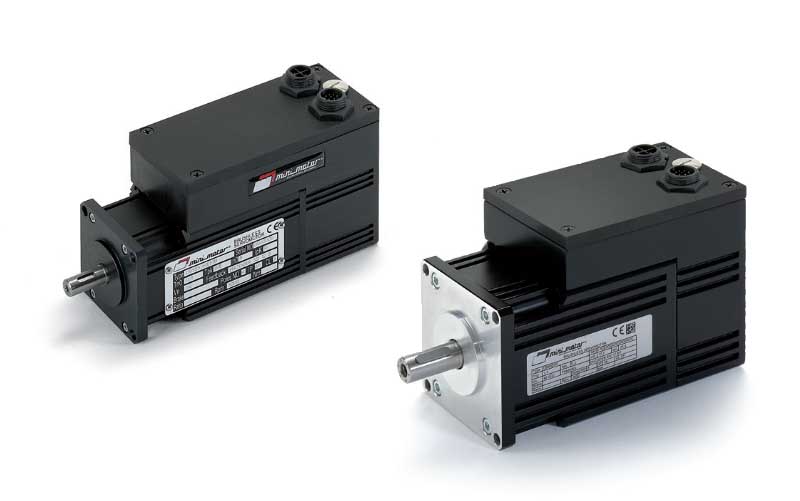

SERVOMOTORI BRUSHLESS CON AZIONAMENTO INTEGRATO

MiniMotor SERIE DBS S3

  • Servizio intermittente S3
  • Potenze da 125 a 660 W
  • Coppia nominale fino a 2,1 Nm
  • Motore brushless trifase sinusoidale a 4 poli, in forma chiusa
  • Encoder assoluto multi giro 32bit
  • Rotore con magneti NdFeB
  • Protettore termico di sicurezza
  • Avvolgimento classe F
  • Protezione IP65 secondo norme CEI EN 60529
  • Cuscinetti a gioco ridotto con grasso speciale per alte temperature
  • Comunicazione: Ethercat – Ethernet IP – PowerLink – ProfiNET – Modbus RTU – CanOpen
  • Opzionale: STO – TOUCHPROBE – CSP (solo per Ethercat)
  • Alimentazione a 24 e/o 48 Vdc
  • 5 Ingressi digitali PNP e 1 ingresso analogico -10 +10V est. (0-5 o 4-20mA optional)
  • 1 uscita relè (NC-NO)
  • Porta USB per parametrizzazione
  • Controllo coppia, velocità, posizione e homing
Torna in alto

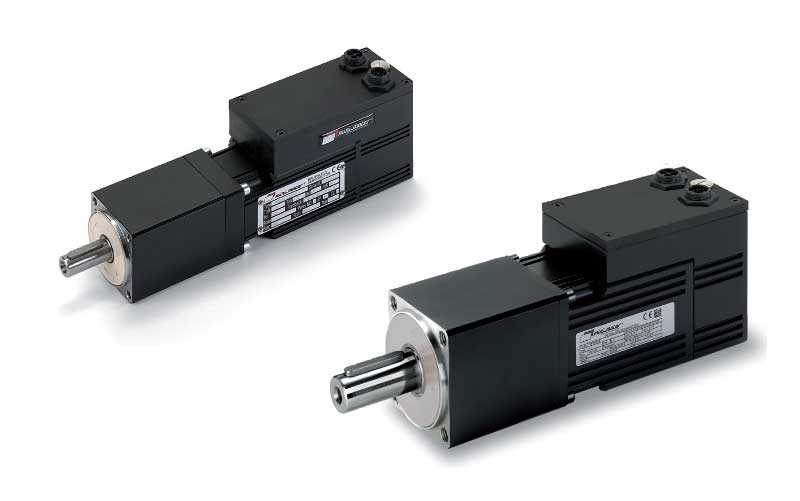

SERVOMOTORI BRUSHLESS CON AZIONAMENTO INTEGRATO E RIDUTTORE EPICICLOIDALE

MiniMotor SERIE DBSE S3

  • Servizio intermittente S3
  • Motoriduttore composto da servomotore brushless serie DBS e riduttore epicicloidale a 1 o 2 stadi
  • Rapporti 5-7 singolo stadio, 25-49 doppio stadio
  • Basso gioco: 7’/stadio
  • Coppie nominali da 1,9 a 95 Nm
  • Motore brushless trifase sinusoidale a 4 poli, in forma chiusa
  • Encoder assoluto multi giro 32bit
  • Rotore con magneti NdFeB
  • Protettore termico di sicurezza
  • Avvolgimento classe F
  • Protezione IP65 secondo norme CEI EN 60529
  • Cuscinetti a gioco ridotto con grasso speciale per alte temperature
  • Comunicazione: Ethercat – Ethernet IP – PowerLink – ProfiNET – Modbus RTU – CanOpen
  • Opzionale: STO – TOUCHPROBE – CSP (solo per Ethercat)
  • Alimentazione a 24 e/o 48 Vdc
  • 5 Ingressi digitali PNP e 1 ingresso analogico -10 +10V est. (0-5 o 4-20mA optional)
  • 1 uscita relè (NC-NO)
  • Porta USB per parametrizzazione
  • Controllo coppia, velocità, posizione e homing
  • Riduttore epicicloidale con scatola in acciaio bonificato con dentatura brocciata di precisione classe 7
  • Ingranaggio solare ed ingranaggi satelliti trattati termicamente
  • Anelli di tenuta in gomma speciale per alte temperature (FKM)
  • Lubrificazione con olio speciale a lunga dura
Torna in alto

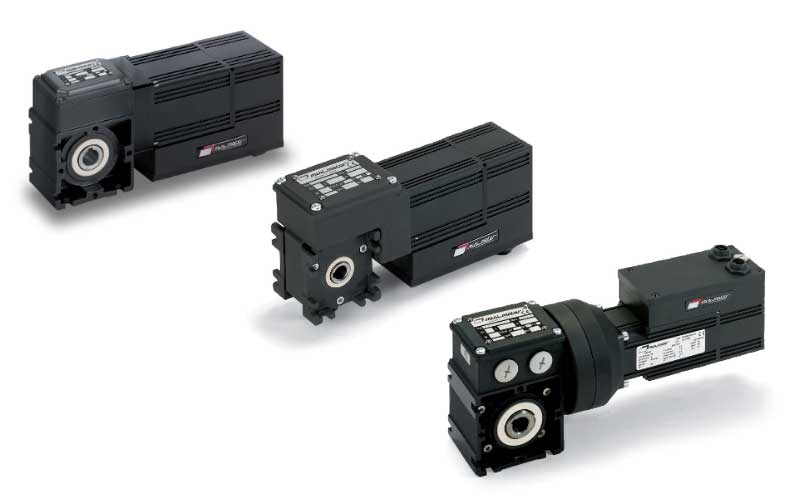

SERVOMOTORI BRUSHLESS CON AZIONAMENTO INTEGRATO E RIDUTTORE A VITE SENZA FINE

MiniMotor SERIE MCDBS S3, PCDBS S3, XCDBS S3

  • Servizio intermittente S3
  • Motoriduttore composto da servomotore brushless serie DBS e riduttore a vite senza fine
  • 10 Rapporti di riduzione disponibili (i), da 5 a 80
  • Coppia Continua 12 Nm – 18Nm – 35Nm
  • Massimo carico radiale sull’albero di lento 500N – 1000N – 1300N
  • Interasse 26mm – 32 mm – 38mm
  • Motore brushless trifase sinusoidale a 4 poli, in forma chiusa
  • Encoder assoluto multi giro 32bit
  • Rotore con magneti NdFeB
  • Protettore termico di sicurezza
  • Avvolgimento classe F
  • Protezione IP65 secondo norme CEI EN 60529
  • Cuscinetti a gioco ridotto con grasso speciale per alte temperature
  • Comunicazione: Ethercat – Ethernet IP – PowerLink – ProfiNET – Modbus RTU – CanOpen
  • Opzionale: STO – TOUCHPROBE – CSP (solo per Ethercat)
  • Alimentazione a 24 e/o 48 Vdc
  • 5 Ingressi digitali PNP e 1 ingresso analogico -10 +10V est. (0-5 o 4-20mA optional)
  • 1 uscita relè (NC-NO)
  • Porta USB per parametrizzazione
  • Controllo coppia, velocità, posizione e homing
  • Riduttore a vite senza fine con gearcase in alluminio pressofuso
  • Corona in bronzo CARO con durezza 120÷160 HB
  • La vite è in acciaio temprato con filetto rettificato
  • Anelli di tenuta in gomma speciale per alte temperature (FKM)
  • Lubrificazione con olio speciale a lunga durata
  • Versione B3 – B5 (B5/S sinistro – B5/D destro)

N.B. Per una corretta scelta del motoriduttore si consiglia di attenersi alle tabelle relative ai coefficienti di servizio e di massimo carico consentito sull’albero.
Questi motoriduttori hanno necessità di un periodo di rodaggio. Pertanto, nelle prime 30 ore di funzionamento circa, si noterà una coppia inferiore ai dati riportati

Torna in alto

SERVOMOTORIDUTTORI BRUSHLESS CON AZIONAMENTO INTEGRATO A VITE SENZA FINE E RIDUTTORE EPICICLOIDALE

MiniMotor SERIE MCEDBS S3, PCEDBS S3

  • Servizio intermittente S3
  • Motoriduttore composto da servomotore brushless serie DBS a vite senza fine e riduttore epicicloidale
  • 9 Rapporti di riduzione disponibili (i), da 37,5 a 475
  • Coppia 23Nm – 80Nm
  • Motore brushless trifase sinusoidale a 4 poli, in forma chiusa
  • Encoder assoluto multi giro 32bit
  • Rotore con magneti NdFeB
  • Protettore termico di sicurezza
  • Avvolgimento classe F
  • Protezione IP65 secondo norme CEI EN 60529
  • Cuscinetti a gioco ridotto con grasso speciale per alte temperature
  • Comunicazione: Ethercat – Ethernet IP – PowerLink – ProfiNET – Modbus RTU – CanOpen
  • Opzionale: STO – TOUCHPROBE – CSP (solo per Ethercat)
  • Alimentazione a 24 e/o 48 Vdc
  • 5 Ingressi digitali PNP e 1 ingresso analogico -10 +10V est. (0-5 o 4-20mA optional)
  • 1 uscita relè (NC-NO)
  • Porta USB per parametrizzazione
  • Controllo coppia, velocità, posizione e homing
  • Riduttore epicicoloidale
  • Corona in bronzo CARO con durezza 120÷160 HB
  • La vite è in acciaio temprato con filetto rettificato
  • Anelli di tenuta in gomma speciale per alte temperature (FKM)
  • Lubrificazione con olio speciale a lunga durata
  • Versione B3 – B5 (B5/S sinistro – B5/D destro)

Scegli il modello di servosistema MiniMotor adatto alle tue esigenze

Serie BS

Serie DBS

Serie DBS S3

Serie DBS S3

MiniMotor, marchio nato nel 1974, presente in 55 paesi al mondo, con 5 filiali e una fitta rete di distributori, offre alcune decine di migliaia di articoli, tra i quali motoriduttori a vite senza fine, coassiali ed epicicloidali, servomotori brushless con azionamento integrato, motoservoriduttori brushless, azionamenti e convertitori di frequenza.

Motori elettrici compatti e resistenti, idonei a lavorare anche in condizioni estreme grazie all’utilizzo dell’acciaio inox.

Ogni prodotto può integrarsi facilmente in uno scenario di Industria 4.0, perchè dotato di grande capacità di connessione, con il supporto di tutti i più diffusi protocolli di comunicazione industriale: CanOpen, Modbus, Ethercat, Ethernet/IP, Profinet.
