Motori, motoriduttori e azionamenti: scopri la Serie BS
Tecnologia brushless significa alto rapporto potenza/peso, alta velocità e controllo elettronico. Maggiore efficienza e minore sensibilità all’usura meccanica. Elevato rapporto coppia/peso, maggiore efficienza e affidabilità, minor rumore, maggiore durata.
La gamma brushless della Serie BS di MiniMotor prevede motori, motoriduttori, motoriduttori a vite senza fine ed epicicloidali ed i relativi azionamenti di cui puoi trovare in seguito tutte le informazioni di cui necessiti.
SERVOMOTORI BRUSHLESS
MiniMotor SERIE BS
- Motori Brushless Sincroni a magneti permanenti 230VAC
- Potenze da 32 a 880 W
- Coppie nominali da 0,085 a 2,4 Nm
- Ø 35, 45, 55, 80 mm
- Feedback integrato con Resolver o Sensore Hall
- Pilotabile con Drive Minimotor Miniaction 300
- 4000 RPM nominali su tutta la gamma
- 8 diverse taglie di motore
- Riduttori epicicloidali per alte coppie
- Riduttori vite senza fine ad alta efficienza
- Rotore con magneti NdFeB
- Protettore termico di sicurezza
- Avvolgimento classe F
- Protezione IP65 secondo norme CEI EN 60529
- Retroazione con resolver 2 poli
- Cuscinetti a gioco ridotto con grasso speciale per alte temperature
- A richiesta è possibile montare un freno a 24 Vdc NC (normalmente chiuso) a magneti permanenti contraddistinto con la lettera K (BSK)

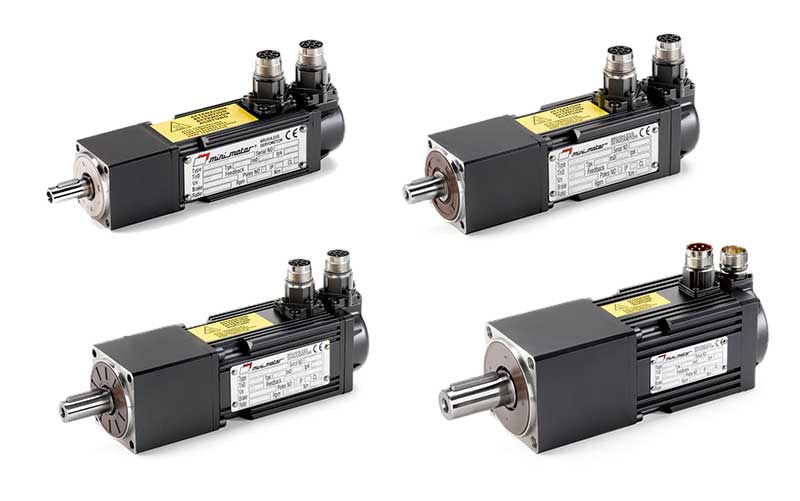

MOTORIDUTTORI BRUSHLESS EPICICLOIDALI
MiniMotor SERIE BSE
- Motoriduttore composto da servomotore brushless serie BS e riduttore epicicloidale a 1 o 2 stadi
- Rapporti 4-7 singolo stadio, 16-49 doppio stadio
- Da 1000rpm a 82 rpm
- Coppia fino a 94,7 Nm
- Motore brushless sinusoidale a 4 poli, in forma chiusa
- Rotore con magneti NdFeB
- Protettore termico di sicurezza
- Avvolgimento classe F
- Protezione IP65 secondo norme CEI EN 60529
- Retroazione con resolver 2 poli
- Cuscinetti a gioco ridotto con grasso speciale per alte temperature
- Riduttore con scatola in acciaio bonificato UNI7874 con dentatura di precisione classe 7
- Ingranaggio solare in acciaio da bonifica nitrurato
- Ingranaggi satelliti in acciaio 42CrMo4 UNI7874 nitrurati (Tenifer) per i tipi BSE35 e BSE45, e in 17NiCrMo6 UNI EN 10084 carbonitrurati per i tipi BSE55 e BSE80
- Lubrificazione a vita con olio speciale sintetico addittivato per estreme pressioni (EP)
- Anelli di tenuta speciali in gomma fluorurata per alte temperature
- Albero uscita riduttore in acciaio ad alta resistenza (circa 1000N/mm2)
- Cuscinetti supporto albero di uscita per alte coppie e carichi
- Giochi ridotti a richiesta
MOTORIDUTTORI BRUSHLESS A VITE SENZA FINE
MiniMotor SERIE MCBS
- Motoriduttore composto da servomotore brushless serie BS e riduttore a vite senza fine
- 10 rapporti di riduzione disponibili (i), da 5 a 80
- Da 600 rpm a 75 rpm
- Coppia fino a 12 Nm
- Motore brushless sinusoidale a 4 poli, in forma chiusa
- Rotore con magneti NdFeB
- Protettore termico di sicurezza
- Avvolgimento classe F
- Protezione IP65 secondo norme CEI EN 60529
- Retroazione con encoder, sonde Hall o resolver
- Cuscinetti a gioco ridotto con grasso speciale per alte temperature
- Riduttore con carcassa in alluminio pressofuso
- Interasse 26 mm
- Corona in bronzo CARO, durezza 120÷160 HB
- Vite in acciaio temprato con filetto rettificato ruotante su cuscinetti a sfera
- Lubrificazione con olio speciale a lunga durata
- Anelli di tenuta in gomma speciale per alte temperature
- Versione B3 o B5. B5/S sinistro – B5/D destro
MOTORIDUTTORI BRUSHLESS A VITE SENZA FINE CON RIDUTTORE EPICICLOIDALE
MiniMotor SERIE MCEBS
- Motoriduttore composto da servomotore brushless serie BS e riduttore a vite senza fine con riduttore epicloidale
- 9 Rapporti di riduzione disponibili (i), da 37,5 a 400
- Da 80 rpm a 40 rpm
- Coppia nominale fino a 23,5 Nm
- Motore brushless sinusoidale a 4 poli, in forma chiusa
- Rotore con magneti NdFeB
- Protettore termico di sicurezza
- Avvolgimento classe F
- Protezione IP65 secondo norme CEI EN 60529
- Retroazione con encoder, sonde Hall o resolver
- Cuscinetti a gioco ridotto con grasso speciale per alte temperature
- Riduttore con carcassa in alluminio pressofuso nel primo stadio di riduzione a vite senza fine, ed in acciaio nel secondo stadio di riduzione di tipo epicicloidale a tre satelliti interni
- Interasse 26 mm
- Corona in bronzo CARO, durezza 120÷160 HB
- Vite in acciaio temprato con filetto rettificato ruotante su cuscinetti a sfera
- Lubrificazione con olio speciale a lunga durata
- Anelli di tenuta in gomma speciale per alte temperature
- Versione B3 o B5. B5/S sinistro – B5/D destro.

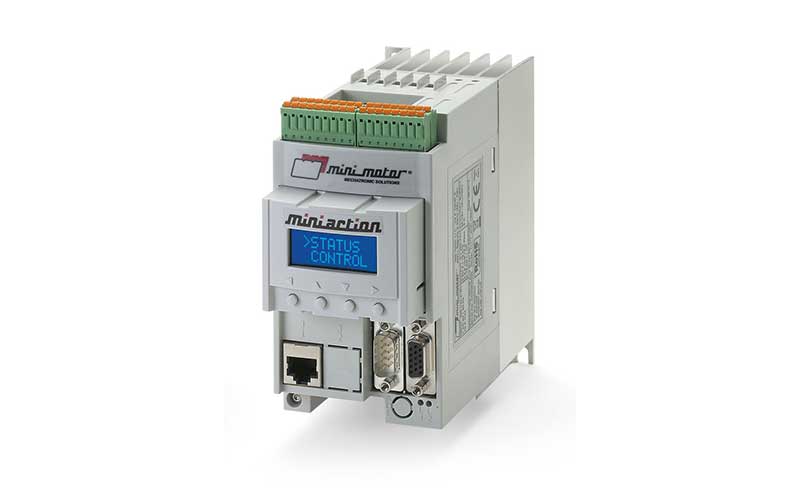

AZIONAMENTO DIGITALE (INVERTER/DRIVE)
MiniMotor MINIACTION 300
Miniaction 300 è stato progettato per comandare motori elettrici asincroni trifase e motori brushless AC (BLAC) con potenza fino a 0,75kW.
Il cuore della sezione di potenza è un modulo IGBT intelligente (IPM), che integra le protezioni necessarie a rendere il prodotto affidabile ed estremamente efficiente limitando, tra le altre cose, la componentistica esterna.
La logica di controllo è realizzata con microcontrollori a 32 bit, forniti di un set di istruzioni ottimizzato per la velocità e quindi specializzato nel controllo motore di precisione.
- AC servomotore Brushless fino a 2,3 Nm
- Motore asincrono trifase fino a 0,75 kW
- Controllo di velocità ad anello chiuso
- Controllo di posizione
- Limitazione della coppia erogata
- 127 Profili di movimento memorizzabili
- 17 Ingressi e 5 uscite digitali
- 2 Ingressi e 1 uscita analogica
- Ingresso per encoder incrementale line driver
- Ingresso per resolver
- Uscita 24V per comando freno statico
- Uscita per collegamento resistenza esterna di frenatura
- Filtro EMC integrato (ambiente industriale C3)
- Tastierino con display asportabile (opzionale)
Scegli il modello di servosistema MiniMotor adatto alle tue esigenze
MiniMotor, marchio nato nel 1974, presente in 55 paesi al mondo, con 5 filiali e una fitta rete di distributori, offre alcune decine di migliaia di articoli, tra i quali motoriduttori a vite senza fine, coassiali ed epicicloidali, servomotori brushless con azionamento integrato, motoservoriduttori brushless, azionamenti e convertitori di frequenza.
Motori elettrici compatti e resistenti, idonei a lavorare anche in condizioni estreme grazie all’utilizzo dell’acciaio inox.
Ogni prodotto può integrarsi facilmente in uno scenario di Industria 4.0, perchè dotato di grande capacità di connessione, con il supporto di tutti i più diffusi protocolli di comunicazione industriale: CanOpen, Modbus, Ethercat, Ethernet/IP, Profinet.
